Mérlegelektronika lekérdezése Protocol Macro-val
|
A gyári protocol macroval a következőképpen lehet lekérdezni és beállítani a mérlegelektronikánkat:
|
|
|
|
|
|
|
|
Adathossz | Hibakód | Olvasot | adat |
|
DM0000 | DM0001 | DM0002 | DM0003 | DM0004 | DM0005 | DM0006 | DM0100 | DM0101 | DM0102 | DM0103 |
| Mért érték olvasása | 0007 | 0000 | 0101 | 0012 | C000 | 0000 | 0001 | |
|
|
|
| Maximális érték olvasása | 0007 | 0000 | 0101 | 0012 | C000 | 0100 | 0001 | |
|
|
|
| HH beállítási érték olvasása | 0007 | 0000 | 0101 | 0012 | C000 | 0200 | 0001 | |
|
|
|
| H beállítási érték olvasása | 0007 | 0000 | 0101 | 0012 | C000 | 0300 | 0001 | |
|
|
|
| L beállítási érték olasása | 0007 | 0000 | 0101 | 0012 | C000 | 0300 | 0001 | |
|
|
|
| LL beállítási érték olasása | 0007 | 0000 | 0101 | 0012 | C000 | 0300 | 0001 | |
|
|
|
| Tárázási parancs | 0005 | 0000 | 3005 | 0004 | 1101 | |
|
|
|
|
|
| Tárázás törlése | 0005 | 0000 | 3005 | 0004 | 1100 | |
|
|
|
|
|
| Maximum minimum érték törlése | 0005 | 0000 | 3005 | 0004 | 10 | |
|
|
|
|
|
| Hibakód | Értelmezés |
| 0000 | Hibamentes végrehajtás |
| 1001 | A parancs túl hosszú |
| 1002 | A parancs túl rövid |
| 1100 | Paraméter hiba |
| 1103 | A kezdőcím a megengedett tartományon kívül van |
| 2203 | Működési hiba |

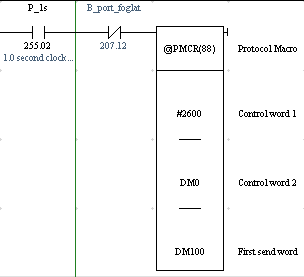

Program CQM1H PLC esetében:
