NT-AL001 beállítások, kábelbekötés
Created By: Ákos Szijjártó on 2000.09.12 at 14:26
Category: Kábel, Kommunikáció

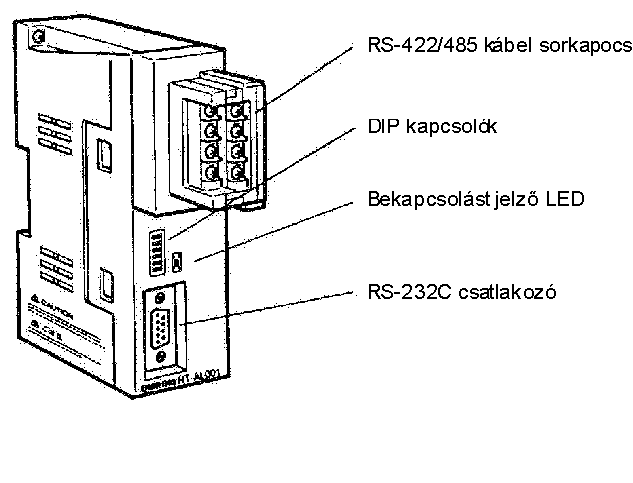

A készülék nézete:

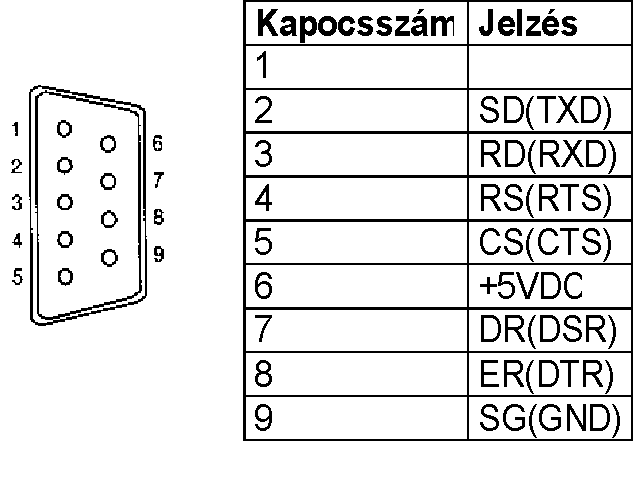

RS232C csatlakozó:

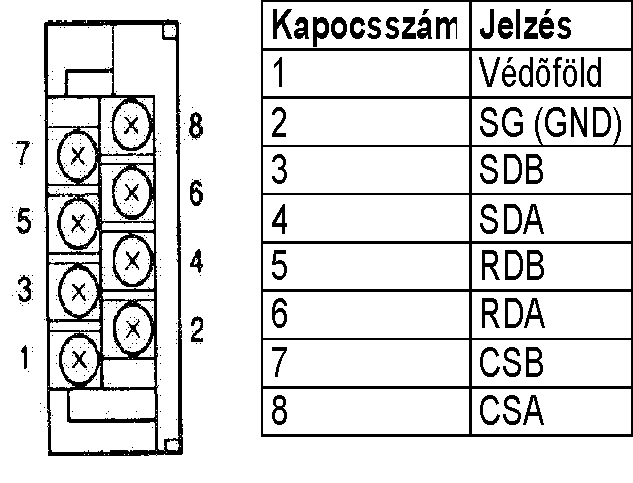

RS422 sorkapocs:

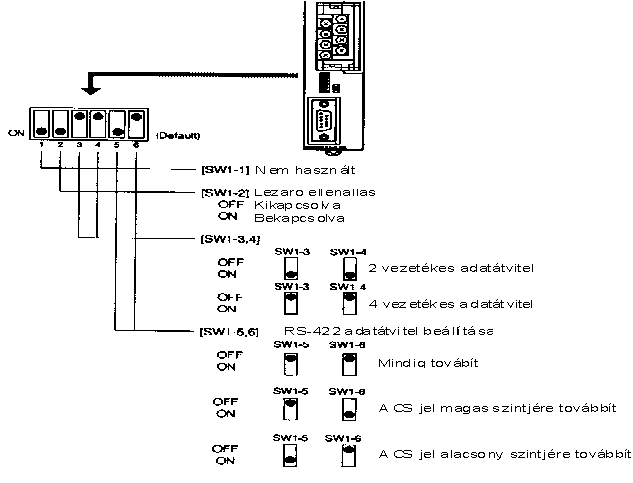

Dip kapcsoló beállítások:


RS 422-es bekötés:

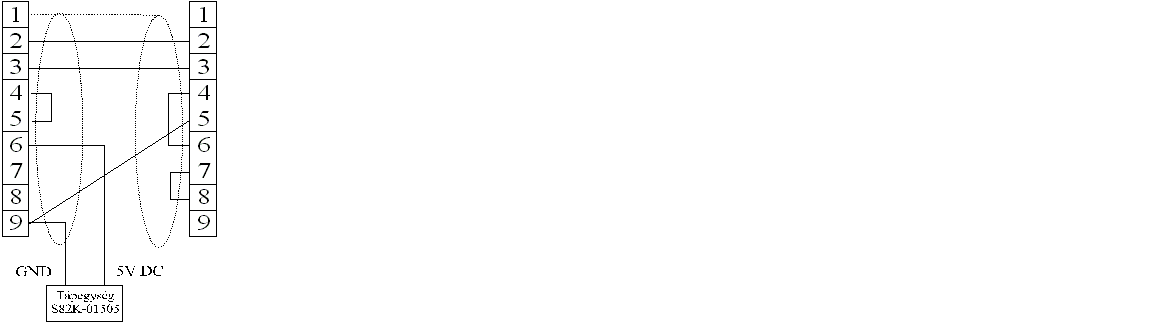

RS 232C bekötés

NT-AL001 Számítógép


...........................
